10kV中压电压互感器型号选型及设计相关问题讨论之一

浏览量

  1. 型号举例说明:

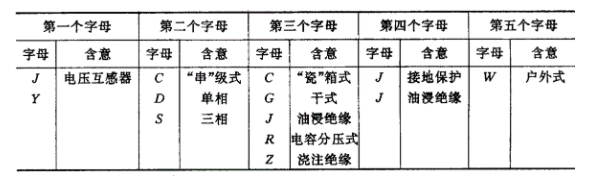

JDZ(X)10-10

   J:电压互感器   D:单相  Z:浇注式  X:带剩余电压绕组 10:设计序号

10:额定电压(kV)

 JDZ10-10: 10/0.1   10/0.1/0.1(V形接法)

JDZX10-10:10/√3/0.1/√3/0.1/3或10/√3/0.1/√3/ 0.1/√3/0.1/3(星形Y和开口三角形接法)

 精度等级  测量级:0.2、0.5S、0.5(S扩大测量范围)  保护级:3P、6P,P表示保护



  1. JSZVR2-10C1 10/0.1KV 0.5级 30VA 配0.5A熔断器

J:电压互感器   S:三相    Z:浇注式   VR:可伸缩触头VV接法带熔芯 10/0.1kV:变比

0.5:精度  30VA:容量  0.5A:熔芯额定电流。



  1. JDZXR-10C 10/√3/0.1/√3/0.1/3kV 0.5/6P 30/50VA 配0.5A熔断器

J:电压互感器   D:单相    Z:浇注式   XR:可伸缩触头YY开口接法带熔芯

10/√3/0.1/√3/0.1/3kV:变比  0.5/6P:测量精度及保护精度  30/50VA:测量和保护绕组容量 0.5A:熔芯额定电流。



二、电压互感器铭牌数据解读



常见电磁式电压互感器铭牌数据如下:

①额定绝缘水平:12/42/75kV

  1. 设备正常工作最高电压即额定电压10kV为电源电压俗称标称电压

42-工频耐受电压。 75-雷电冲击耐受电压。

②电压变比: 10/√3 / 0.1/√3 / 0.1/3

10/√3是高压侧相电压0.1/√3是二次侧相电压;0.1/3是二次侧辅助绕组的电压;

测量回路的话,二次侧接的是0.1/√3,变比是10/√3/0.1/√3=100;

保护回路,二次侧是开口接法的0.1/3变比是10/√3/0.1/3,单相接地发生时100V。

③准确级:一般计量采用0.2级,测量用0.5 、 1.0 、3.0级,保护用3P或6P

④接线端子:体现的是二次输出端子标志,如an; dadn

线电压(相对相)互感器的二次端子标志为a,n

da,dn一般为剩余电压绕组输出端的标志。

⑤额定容量和极限容量:额定容量为电压互感器最大输出容量极限容量为热稳定确定的极限容量,此容量输出时,精度不满足要求。



三、电压互感器在三相电路中常用的接线方式有四种:

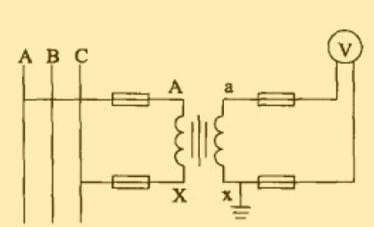

1一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器



2两个单相电压互感器的V/V形接线,可测量相间线电压,但不能测相电压,它广泛应用在20kV以下中性点不接地或经消弧线接地的电网中。

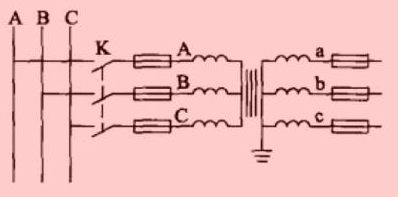

3、一台三相三柱式或三台单相电压互感器做 Y/Y0 形接线方式,可测量所有线电压和相电压的要求,由于一次侧中性点未接地,不能测量对地电压,故不能做绝缘监测用

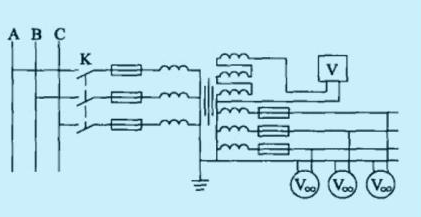

4一台三相五芯柱电压互感器或三台单相电压互感器接成Y0/Y0/Δ(开口三角形)。接成Y0形的二次线圈供电给仪表、继电器等。辅助二次线圈接成开口三角形,供电给绝缘监电压继电器或继保装置入口。当三相系统正常工作时,三相电压平衡,开口三角形两端电压为零。当某一相接地时,开口三角形两端出现零序电压,使绝缘监察电压继电器动作发出信号或继保发出报警信号。
