10kV中压电压互感器型号选型及设计相关问题讨论之二

浏览量

一、YY开口电压互感器参数变比进一步说明例如变比标识内容如下:
10/√3:0.1/√3:0.1/√3:0.1/3  0.2/0.5/3P  60/60/100VA

变比一次线压10kV相压除以√3电压互感器二次第一绕组线压0.1kV相压除以√3第二组线压0.1kV相压除以√3第三组线压0.1kV除以3此变比保证发生单相接地故障时,二次开口输出电压100V,详见下方详细说明)。
    Yn/yn/yn/△指的是接线方式一次星型二次3套绕组,依次是星型星型开口三角接法。



二、对于开口接法变比及二次电压的产生说明:

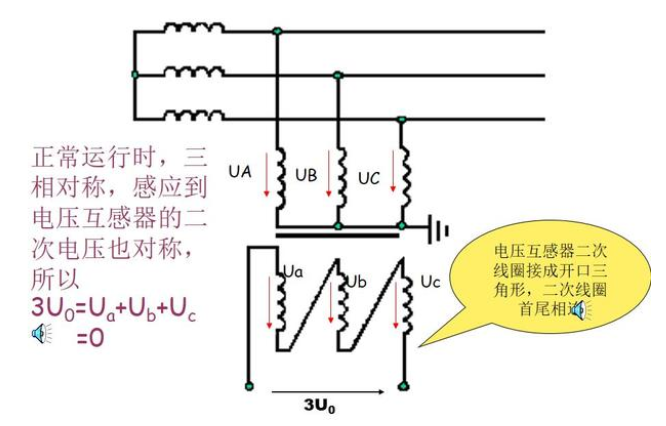

正常情况下,开口三角上没有电压,当发生系统单相接地时,电压互感器一次绕组就会有一相上无电压,造成对应的二次绕组上也无电压,则开口三角上就会出现电压。通过检测开口三角上的电压,就可以知道高压系统是否有接地现象

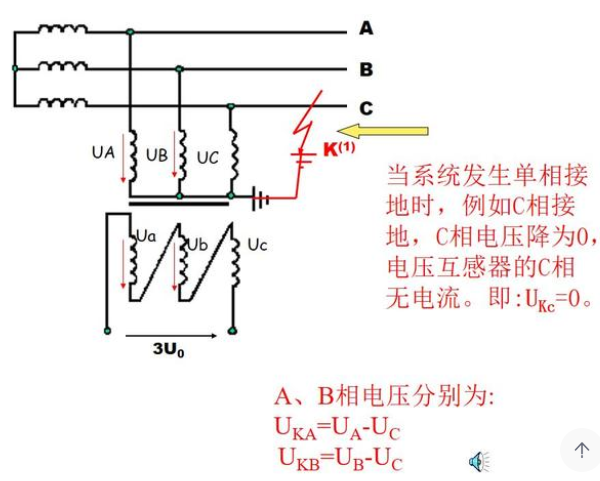

假设一次系统C相发生接地故障,则如上向量图所示,PT一次侧绕组C相无电压,PT一次感应到的A相电压实际为电源UKA即(UA-UC),B相电压实际为UKB即(UB-UC),即A相相电压变为AC线电压,B相电压为BC线电压,二次侧感应A B C向量和则为如上图向量计算所示UKA+UKB。YY开口PT开口接法二次绕组所测得其为正常C相电压3倍大小方向相反的故障电压。开口接法绕组变比应该参照非开口变比3倍,所以变比为10/√30.1/3,保证二次侧故障输出电压100V。



六、电压互感器设计及装配过程中注意事项

  1. 用于计量VV接法2只电压互感器,一次侧连接注意满足当地供电局要求,一次侧AB端子,尽量保证第1只B端短接第2只的A端后接电源B相;
  2. 三个独立YY开口接法的电压互感器,需要按供应商提供特性匹配表成组安装,不可随意混装,以满足国标要求同组产品互差不大于30%。
